기술적인 매개변수
|
유형 |
사양 |

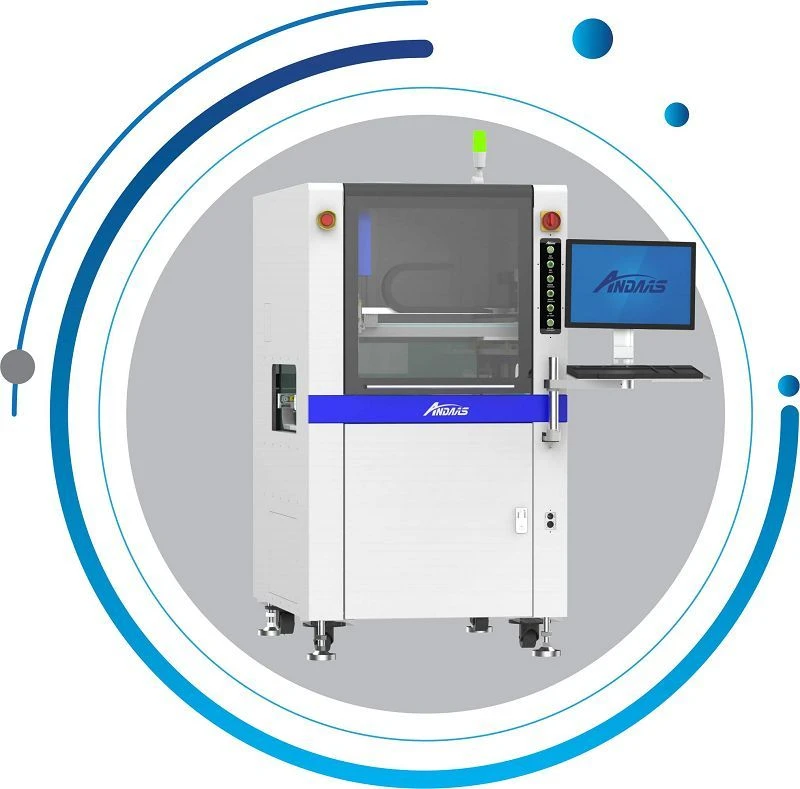

아이코트-8 |
|
보드 취급 |
표준 작업 영역(mm) |
X =450 ,Y =450 ,Z =90 |
|
최대 부품 높이(mm) |
±90 |
|
|
PCBE 가장자리 간격(mm) |
5 이상 |
|
|
단일 스프레이 폭(mm) |
2-30 |
|
|
전송 시스템 |
프로세스 흐름 |
L~R(표준), R~L(옵션) |
|
컨베이어 높이(mm) |
900±20 |
|
|
컨베이어 속도(mm/s ) |
120-400 |
|
|
운영시스템 |
밸브 구성 |
이중-밸브 구조, 선형 배열 |
|
최대 속도(mm/s) |
1000 |
|
|
반복정도(mm) |
± 0.02 |
|
|
시설 요구 사항 |
치수(mm) |
L900 × W1300 × H1710 |
|
체중(kg) |
530 |
|
|
필요한 공기 공급량(Mpa) |
0.4 이상 |
|
|
배기 요구 사항(m³/min) |
15 |
|
|
입력 전원 |
AC220V 50/60HZ |
|
|
정격전력(kW) |
2 .2 |
|
|
제어 및 운영 시스템 |
제어 |
IPC& 모션 제어 카드 |
|
소프트웨어 |
Windows OS를 갖춘 Anda 소프트웨어 |
|
|
프로그램 작성 |
키보드 및 마우스 |
|
|
통신 프로토콜 |
SMEMA |
특징
- 산업용 PC + 모션 컨트롤러 및 Windows 운영 체제를 갖추고 있으며 소리 및 빛 오류 경보 및 메뉴 표시 기능을 갖추고 있습니다.
- 수동 티칭을 통한 프로그래밍, 간단하고 효율적인 작동.
- 안정적인 작동을 위한 통합 강철 모션 플랫폼.
- X , Y, Z 3{0}}축 모션.
- 서보 모터 + 볼 스크류로 구동됩니다.
- 실행 정확도: 0.02mm.
- 자동 접착제 밸브 청소 장치.
- 특수 알루미늄 합금 레일 및 스테인리스 스틸 컨베이어 체인.
- 독립 코팅 탱크.
- 배기가스 배출구가 장착되어 있습니다.
- 다른 장비와의 통신을 위한 SMEMA 인터페이스가 장착되어 있습니다.
기능

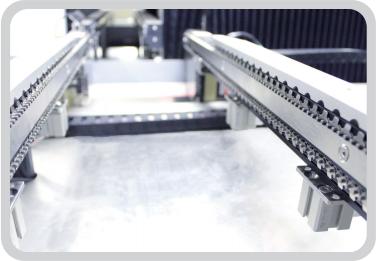

지능형 컨베이어 시스템
전송 방향은 다음과 같습니다.
임의로 선택함(왼쪽← → 오른쪽) . 모든 생산 라인에 적합합니다.
전용 기어 체인이 있는 컨베이어. 공작물의 최대 하중은
4kg. 컨베이어 폭은 Anda 소프트웨어로 조정 가능
자동으로 개선하기 위해
생산 전환 효율.

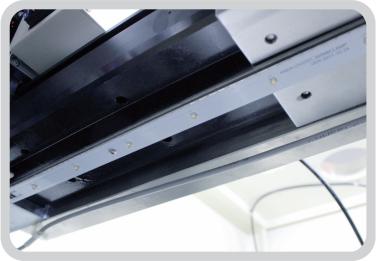

LED 자외선 검사
코팅 효과를 확인하는 검사 장치는{0}}스프레이 품질을 실시간으로 모니터링할 수 있습니다.
폐기물 수집
쓰레기 수거장이 있어요
폐기물을 재활용하는 장치
테스트 중에 생산,
24시간 동안 폐기할 필요가 없도록 보장합니다.
지속적인 작동.
선택적 기능
전용 클램핑 장치 및 CCD 시각적 포지셔닝
작업 중 공작물이 움직이지 않도록 상부 및 하부 클램프를 고정하고, 마크 위치 확인을 위해 CCD 카메라를 사용하여 정확도를 향상시켰습니다.
노즐 청소
밸브의 청결을 보장하기 위해 일정 횟수만큼 정기적으로 밸브를 청소하십시오. 표준 구성은 2L 솔벤트 탱크입니다.
자동 보드 리턴 컨베이어
빈 캐리어는 인력 취급 문제를 줄이기 위해 자동으로 적재 스테이션으로 반환됩니다.
재료검사 시스템
자동 공급 시스템은 공급을 위해 일정한 흐름과 일정한 압력을 채택하므로 안정적이고 안전합니다. 품질 감지, 컴퓨터 제어 원리를 사용하는 재료 모니터링 시스템이 선택적으로 장착되어 있습니다. 페인트가 충분하지 않으면 자동으로 경보를 울릴 수 있습니다.
바코드 스캐너
바코드 스캐너가 장착되어 있어 제품 추적이 가능합니다.
처리량이 높은-코팅 공정
- 다중{0}}산업 코팅 응용 분야, 다중-패널을 사용한 대규모-선택적 분사, 높은 처리량 및 다양성에 적합합니다.
- 다양한 다중 패널 생산 요구 사항을 충족하는 다중 밸브 구성 및 배열.
- 코팅 품질을 수동으로 실시간 모니터링할 수 있는{0}}스프레이 효과 검사 기능이 내장되어 있습니다.{1}}
